雕刻輥雕刻方法

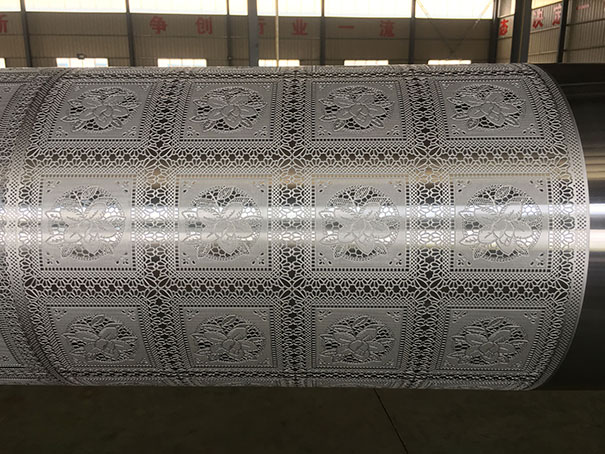

在銅輥表面雕刻凹形圖案的過程。花管由鍍銅或鑄鐵空心輥鑄造而成，周長通常為400 - 500 mm，長度取決于印刷機的工作范圍。圖案由點或線組成。雕刻圖案有五種方法。

手工雕刻

使用簡單的工具，如雕刻刀、小鑿子和尖釘在銅輥上雕刻圖案。這種方法只用于修剪圓柱體和雕刻特殊的精細圖案。

鋼芯雕刻

使用淬火鋼陽模在銅輥表面壓制和軋制凹形圖案是早期的機械雕刻方法，適用于雕刻精細圖案、幾何圖案和直線圖案。

收縮雕刻

它始于19世紀50年代，可以用來雕刻各種尺寸的圖案。首先，將圖案放大2 - 5倍以描繪在鋅板上，并通過蝕刻或手工蝕刻以在鋅板上形成圖案凹槽。然后通過減小雕刻機，鋅板上的圖案恢復到原來的尺寸，用金剛石雕刻針在表面均勻上蠟的銅輥上雕刻，露出花狀銅表面，然后在蝕刻槽中用化學方法或電解方法將刻痕蝕刻成凹形圖案。這種方法可以使花管上的刻痕光滑準確，還可以在變徑機上安裝多個雕刻銷，在同一花管上同時雕刻相同的圖案。

照相雕刻

這種方法是從印刷業的照相制版技術發展而來的。主要過程是在銅輥表面噴涂一層光敏膠，曝光后會形成不溶于水的薄膜。通過分色和照相將圖案制成各種圖案的正片，從而將正片涂覆在涂有光敏膠的銅輥上曝光，并且可以洗掉非光敏部分的光敏膠以顯示銅圖案。然后通過高溫烘烤固化光敏膜，使其具有耐酸性和絕緣性能，然后通過化學腐蝕或電解腐蝕制成具有凹形圖案的花管。本發明的圖案圖案適用范圍廣，生產效率高，重現性好。

電子雕刻

電子技術用于控制雕刻刀在銅輥表面直接雕刻凹面圖案?；具^程是在白紙上以黑白方式畫出圖案，然后將黑白圖案粘貼在電子雕刻機的施樣輥上，使待雕刻的施樣輥和銅輥在機器上同步運行。掃描頭連續光電掃描黑白原稿產生的光信號轉換成電信號，放大處理后控制雕刻刀，在銅輥上逐行雕刻。
