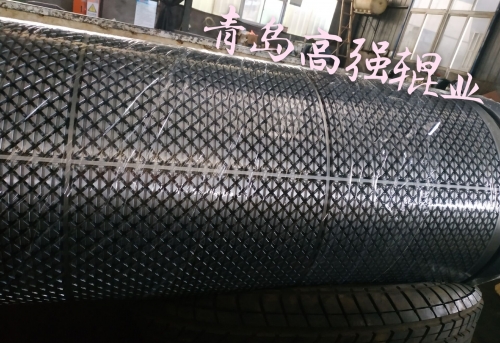

壓花輥是怎么做出來的？

下料，輥身無縫鋼管，軸頭和兩端法蘭為45＃圓鋼。車削：車削加工輥體協作部分，端板和軸號的接合面。焊接過程：根據圖紙，如果在輥?zhàn)又黧w內部有油或水流，則必須在對輥?zhàn)舆M(jìn)行內胎焊接之前執行內胎焊接工藝。

檢查兩端軸和內套筒的同軸度，僅將內端板焊接在軸頭上。將內套筒放入輥體中，并焊接內端板和輥體之間的接頭。將外端板安裝在兩端軸上，并焊接外端板與軸和輥?zhàn)又黧w的接合面之間的連接處。

輥坯被退火以消除內部應力。鋼輥軸的一端是平的，并且在中心孔上鉆孔。車削加工：將用于粗車和精車的鋼卷體的零件分成圖紙上所需的尺寸，然后將中心框架，汽車的端面設置為標準尺寸。根據客戶標記的要求，在滾筒表面進行標記處理。這是壓花輥制造過程中至關重要的部分，并且需要壓花輥制造商豐富的經驗。

壓花輥-壓花輥生產的注意事項

1.切割：輥身為無縫鋼管，軸為45圓鋼，端板為Q235鋼板，根據圖紙尺寸留有8mm的加工余量

2.車削加工：根據H9 / f9精度對輥?zhàn)颖倔w，端板和軸等配合部分的接合面進行車削加工。

3.焊接組合滾子主體兩端的肋和軸，注意校正兩端的軸和內套筒之間的同軸度，僅焊接軸的內端板。

4.將完整的焊接內套筒放入輥體中，并結合內端板和輥體之間的接頭。

5.將外端板安裝在軸的兩端，并焊接外端板與軸和輥?zhàn)又黧w的接合面之間的連接處。

6.退火輥毛坯用于消除內部應力。

7.鋼輥軸一端的端面平整，鉆出標準中心孔。

8.車削加工：將粗，細車削鋼輥?zhàn)又黧w劃分為圖紙要求的尺寸。輥體工作面的粗糙度應不大于1.6μm。滾子的工作面在軸支承面（滾動軸承安裝部）的兩端的徑向跳動的容許偏差為0.025mm。輥體工作面的圓度為0.036mm。圓加工到k6精度。然后將中心框架，汽車端面框起來，然后鉆至所需尺寸。

9.根據花紋鋼輥的花紋要求加工花紋。然后進行硬鉻電鍍，厚度為0. 03~0. 05mm。

10校正鋼輥的靜平衡。
